4只定向轮菱形布局的安装方法
2025/12/28 8:50:37
在脚轮配置方案中，4只定向轮菱形布局（又称“X型布局”或“对角布局”）是一种相对特殊且经济实用的选择。它通过在设备底部呈菱形分布四个定向轮，利用定向轮直线导向性强的特点，在特定场景下实现设备的稳定移动。这种布局的核心优势在于成本低廉（省去了万向轮的转向机构）和直线行驶稳定性好，但也对安装精度、轮组高度差控制及使用场景有严格要求。本文将详细解析4只定向轮菱形布局的安装方法，并重点阐述“中间轮略高以交变载荷支撑”的技术要点，同时明确其“避免坡道使用”的限制条件。
一、 4只定向轮菱形布局的特点与适用场景
（一） 核心特点
经济型配置：
定向轮结构比万向轮简单，无复杂转向机构，制造成本低，因此4只定向轮菱形布局是成本敏感型设备的首选方案。
直线行驶稳定性强：
四个定向轮均沿设备长度方向排列，无横向转向干扰，直线行驶时方向性好，不易跑偏，适合长距离直线搬运。
转向需整体移动：
由于所有轮子无法独立转向，设备转向需通过“推拉+整体移动”实现（如叉车式转向），灵活性低于万向轮配置。
对安装精度要求高：
菱形布局的对称性、轮组高度差直接影响设备稳定性，安装时需严格控制误差。
（二） 适用场景
直线搬运为主的轻型设备：
如小型货架、轻型工作台、平面搬运车等，需在平整地面上进行直线或小角度转向的短途搬运。
成本受限的批量设备：
如仓储笼、简易周转车等对价格敏感、对灵活性要求不高的器具。
地面条件良好的固定路线设备：
如工厂内直线输送线配套的移动平台、实验室固定路线的小车等。
（三） 不适用场景
需要频繁转向或狭窄空间作业：
如超市购物车、医院推车等需灵活转向的设备。
坡道或倾斜地面：
菱形布局的直线导向性在坡道上易导致侧翻风险（后文详述）。
重型或高重心设备：
轮组数量少且无法转向，难以适应复杂地形或高重心设备的稳定性需求。
二、 安装前的准备工作
（一） 明确设备参数与轮组选型
设备基础信息：
总重量：含设备自重及最大负载，用于计算单轮承重（单轮承重=总负载÷4×安全系数，安全系数取1.2~1.5）。
安装空间：测量设备底部可用空间，确定菱形轮组的对角线长度（通常对角线交点位于设备中心）。
地面条件：必须为绝对平整、坚硬的地面（如水泥地、环氧地坪），禁止在斜坡、地毯、软土等地面使用。
轮组选型要点：

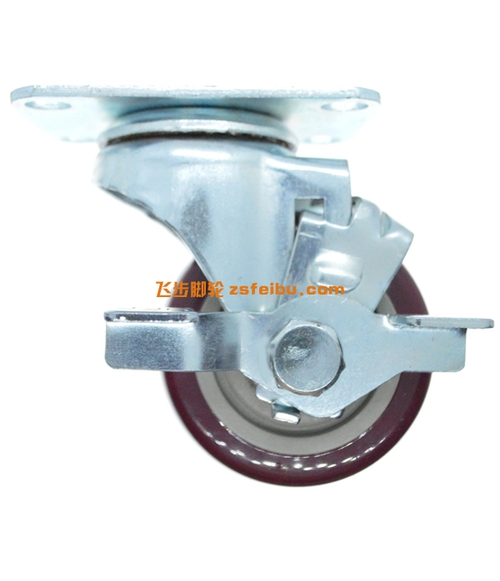

定向轮类型：选择刚性定向轮（轮轴固定，无转向功能），材质根据地面选择（如PU轮静音、橡胶轮减震）。
安装尺寸：确保轮组安装孔距（长孔间距/圆孔P.C.D）、孔径与设备底板预留孔位匹配，优先选择标准化产品（如“中山市飞步脚轮有限公司”的菱形布局专用轮组套件）。
高度一致性：四个轮组的安装高度需严格控制，误差≤0.5mm，避免设备倾斜。
（二） 工具与材料准备
工具：卷尺、水平仪（高精度框式水平仪）、记号笔、电钻、扳手（开口/套筒）、橡胶锤、塞尺、激光测距仪（可选，用于精确测量高度）。
材料：4只定向轮（同型号、同批次）、安装螺栓（M8/M10，长度适配设备底板厚度）、平垫圈（减少螺栓压强）、防松垫片（可选，用于振动环境）。
三、 4只定向轮菱形布局的安装步骤详解
（一） 步骤1：确定菱形轮组安装位置
布局原则：
对称分布：四个轮组需关于设备中心对称，形成标准菱形（或正方形，正方形是菱形的特殊情况）。
对角线交点与设备中心重合：通过设备几何中心画两条互相垂直的对称轴（纵向和横向），轮组安装点需在这两条轴上，且到中心的距离相等（即菱形对角线长度的一半）。
轮组间距：纵向对角线（前后轮间距）通常取设备长度的1/3~1/2，横向对角线（左右轮间距）取设备宽度的1/3~1/2，确保设备重心投影落在菱形内部。
具体操作：
用卷尺找出设备底部的几何中心，标记为O点。
沿设备纵向（长度方向）画对称轴AB，沿横向（宽度方向）画对称轴CD，两轴交于O点。
在对称轴AB上，从O点向前后各量取距离L（如设备长度为1200mm，L可取400mm），标记为前轮安装点A和后轮安装点B。
在对称轴CD上，从O点向左右各量取距离W（如设备宽度为800mm，W可取300mm），标记为左轮安装点C和右轮安装点D。
连接A、C、B、D四点，形成菱形轮组安装轮廓。
（二） 步骤2：标记轮组安装孔位
轮组预定位：
将四个定向轮分别放置在A、B、C、D四点，确保轮组安装板与设备底板平行，轮轴方向与对称轴平行（前轮A、B的轮轴沿横向，左轮C、右轮D的轮轴沿纵向，或根据设备移动方向调整，需保持一致）。
孔位标记：
用记号笔透过轮组安装板的螺栓孔，在设备底板上画出标记点。若为长孔，标记长孔中心线；若为圆孔，标记圆心。
复核对称性：
测量A与B、C与D的间距，误差需≤2mm；测量A与C、B与D的对角线交叉点是否为O点，确保菱形对称。
（三） 步骤3：预钻孔与安装轮组
预钻孔：
根据螺栓直径选择钻头（如M8螺栓配6.8mm钻头），在标记点处垂直钻出底孔，深度为设备底板厚度的2/3（避免钻透）。
轮组固定：
将轮组放回安装点，穿入螺栓，套上平垫圈，用手拧至螺栓头部贴紧安装板。
按对角线顺序分2~3次拧紧螺栓（如A→B→C→D），使用扭矩扳手按说明书要求控制扭矩（如M8螺栓扭矩20~25N·m），避免安装板变形。
高度初调：
用水平仪测量设备底板是否水平，通过调整螺栓长度或在底板下垫薄垫片（厚度≤1mm），使四个轮组顶部高度一致（误差≤0.5mm）。
（四） 步骤4：关键调整——中间轮略高设计
“中间轮”的定义：
菱形布局中，四个轮组构成菱形的四个顶点，不存在物理意义上的“中间轮”。此处“中间轮略高”实际是指菱形对角线的交点（设备中心O点）对应的虚拟支撑点需略高于四个轮组的安装平面，通过轮组高度的微小差异实现交变载荷的动态支撑。
调整原理：
当设备在平整地面直线行驶时，四个轮组均匀受力；当设备遇到微小颠簸或重心偏移时，略高的中心支撑点（虚拟）可使轮组形成“浮动支撑”效果，避免单一轮组过载。实际操作中，通过将四个轮组的安装高度调整为“两两不等、对角相等”实现：
例如，前轮A、后轮B的安装高度为H，左轮C、右轮D的安装高度为H+Δh（Δh=0.5~1mm），形成“前后低、左右高”的菱形顶面，其对角线交点的虚拟高度即为H+Δh/2，略高于四个轮组的实际高度。
调整方法：
用塞尺测量四个轮组顶部与设备底板的间隙，通过增减垫片或调整螺栓长度，使前轮A、后轮B的高度为H，左轮C、右轮D的高度为H+Δh（Δh需根据设备重量和地面平整度试验确定，通常取0.5~1mm）。
调整后，用水平仪检查设备底板，确保整体水平度误差≤0.1mm/m，且轮组转动灵活无卡滞。
（五） 步骤5：安装后测试与验收
静态测试：
空载时，设备应平稳放置，无倾斜、晃动。
加载50%额定负载，观察轮组是否均匀受力，设备是否保持水平。
动态测试：
在直线路面上推动设备，感受行驶是否平稳，有无跑偏（若跑偏，检查轮组对称性或地面是否平整）。
测试急停、启动时的稳定性，确保无侧翻风险。
验收标准：
轮组安装牢固，无松动；
设备水平度、轮组高度差符合设计要求；
直线行驶稳定，无异常噪音或振动。
四、 关键注意事项与技术要点
（一）“中间轮略高”的技术细节
Δh的取值原则：
Δh并非越大越好，过大会导致设备空载时“中间悬空”，反而降低稳定性。需根据设备重量、轮组弹性模量、地面平整度综合确定：
轻型设备（总重＜500kg）：Δh=0.5mm；
中型设备（总重500~2000kg）：Δh=0.5~1mm；
地面不平整时，Δh可适当增大，但需通过试验验证。
对角高度相等的意义：
前轮A与后轮B高度相等、左轮C与右轮D高度相等，可确保设备在纵向和横向的受力对称，避免“单边悬空”。
动态调整的局限性：
“中间轮略高”仅适用于微小交变载荷（如地面轻微起伏、设备重心小幅偏移），无法应对大的冲击或倾斜，因此严禁在坡道、台阶等非平整地面使用。
（二） 避免坡道使用的核心原因
直线导向性与坡道风险的矛盾：
菱形布局的定向轮无转向能力，在坡道上，设备受重力分力影响，会沿坡道方向加速下滑，而轮组无法转向调整方向，易导致侧翻（尤其是横向坡道）。
轮组受力失衡：
坡道上，设备重心偏移，导致部分轮组受力骤增，超过其承重极限，可能引发轮轴断裂、螺栓松动等事故。
无制动辅助：
若轮组无刹车装置，坡道上的滑行风险更高；即使有刹车，单一刹车也难以控制四个定向轮的整体滑动。
（三） 其他安装禁忌
禁止超载使用：
单轮承重不得超过额定值，否则会导致轮轴变形、轮组碎裂。
避免地面有障碍物：
菱形布局的轮组无法跨越障碍物（如小石块、门槛），需确保行驶路径无障碍。
定期维护检查：
每月检查轮组螺栓紧固性、轮轴润滑情况，每半年检查轮组磨损程度，及时更换损坏部件。
五、 总结
4只定向轮菱形布局是一种经济实用、直线稳定性强的脚轮配置方案，但其安装过程对精度要求极高，且需严格遵循“中间轮略高以交变载荷支撑”的技术要点，并明确“避免坡道使用”的限制条件。通过本文所述的安装步骤和注意事项，可有效确保设备安装的规范性，发挥其经济优势，同时规避潜在风险。在实际应用中，需结合设备具体参数和使用场景，灵活调整轮组高度差和布局细节，必要时咨询专业脚轮供应商（如“中山市飞步脚轮有限公司”）获取技术支持，以实现最佳使用效果。
%>
